Portable baan deel 6 (Elektronica)

Afgelopen zondag bezig geweest met de elektronica. En schoonmaken baan.

Baan heb ik uiteindelijkgoed stofvrij kunnen krijgen zodat ik geen nieuwe toplaag hoefde te verven. Zie eerdere blog (bezoek van Marc Brevoord ivm testen van nieuwe bandjes (kleur blijft TOP SECRET!!!) waarbij testen erg tegenviel omdat er maar stof bleef afkomen (ook na 2x afnemen met ammonia).

Baan heb ik stofvrij heb ik gekregen door nog een paar keer met ammonia af te nemen, later met een vochtig doekje en uiteindelijk met spuitbus ontvetter!!??? Wat heel erg goed hielp! Wel tip om niet te veel te gebruiken. Eerst op doekje spuiten en dan afnemen anders gaat hele muurverf eraf!) )

En nu de elekronica.

Wat is dat? Spijkers in koper slaan?

Idd. En daarna Kopertape erover heen. Het zijn verbindings stukjes tussen twee baandelen.

Stroom aansluiting (banana stekkers)

XLR pluggen, stroom van accu's en toevoer naar de baan

Tussen stuk (met spijkers en koper taper erover heen) voor beter contact

En racen maar!

Lichtbrug voorzien van halogeen lampjes

Foto diodes lijmen op een plastic strook (waarom?)

Daarom. Plastic strook aan onderkant vastgemaakt. Fotodiodes steken door gat die ik heb gemaakt )

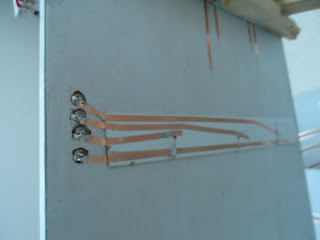

Zie hier resultaat van bovenaf. Rechts kunnen de banana's geplugd worden

Printerkabel (Pin 13,12,15 voor foto diodes, 15 voor power relay, ground 18 en 25 doorlussen). Op slotforum  stonden volgens mij verkeerde aansluitingen vermeld. Hierdoor halve dag verloren!?. Had het uiteindelijk opgelost door aansluitingen van baan in Souterrain te bekijken (open schroeven etc.)

En de boel testen. In begin hoop problemen gehad met XP versie. Uiteindelijk op PC,  Windows 2000 geïnstalleerd en Laptimer 2000 (vandaar naam kennelijk!?) en voila het werkte.

Power Relay op stekkerdoos aangesloten. Een 220V kabel omgeleid aangesloten en 2 banana's via Laptimer 2000 (via 2 draadjes van printer stekker, pin 15 en 18 ) om relay aan te sturen en dus daarmee de voedingen die ik in stekkerdoos aansluit)

Voor de leken onder ons. Power Relay is een functie waarbij automatisch stroom aan en uitgeschakeld kan worden tijdens wedstrijden (stroom wordt actief als rijders mogen starten en stroom wordt inactief als eerste rijders is gefinished). Gaat allemaal automatisch via Laptimer 2000 programma die ik gebruik.

Portable baan deel 5 (afplakken en opbergen)

Vanavond 2 uurtjes gewerkt aan afplakken van mijn baan. Komende week heb ik s'avonds niet zo heel veel tijd meer.  Vrijdag hoop ik mijn eerste rondjes te kunnen rijden als het een beetje meezit!!!



Ga gewone laptop trafo's gebruiken die wellicht teveel spanning afgeven. UItproberen dus. Als het tegen zit moet ik voor 75 euro voedingen kopen die ik ook heb gebruikt voor Souterrain baan.

Helemaal afgeplakt met koper!!!

ruim 60meter afval!!

Plakken viel me tegen itt afplakken Souterrain baan waar ik in 1 keer kon afplakken zonder knippen, meten etc,

Even showen met de Targa Florioa cars

En baan even opgeborgen!!! Maar niet voor lang :)

Portable baan deel 4 (Toplaag, lichtbrug, aansluitbord en kopertape)

Vandaag helaas niet de hele dag de tijd gehad om aan baan te werken. Vanmorgen vroeg opgestaan en baan voor 2e toplaag voozien. Daarna wezen trainen op de racefiets (fietsen voor Alpe dHuzes). 's Middag de derde en laatste top laag geverfd (in totaal 5 lagen inclusief 2 lagen mdf grondverf)



Begreep dat Marc Brevoord ook niet stil zat afgelopen dagen. Hij heeft zijn blog bijgewerkt waar Technisch Reglement te vinden is van Souterrain Cup 2013. Ook is hij druk bezig met fabriceren van nieuwe bandjes!!! Begreep dat de nieuwe bandjes nog meer grip heeft!!!!!!!!!!!





Zinkgrijs muurverf.



Aansluitbord met xlr aansluitingen

Voor de regelaar natuurlijk! Bord groter gemaakt zodat ook regelaar een plekje heeft

Na avondeten gestart met koper 'plakken'

Na 'plakken' van kopertape met de föhn erover heen zodat lijm nog beter hecht aan baan (tip van http://www.glashobby-4all.nl/)

Niet vergeten de onderkant ook mee te nemen (stroomgeleiding via verbindings stukken die ik ook ga voorzien van kopertape

Licht brug afgemaakt (behalve licht) en ook geverfd

Resultaat van een zondagje klussen. Kopertape op 30% na af. Komende week 's avonds maar afmaken zodat woonkamer vrijkomt

Portable baan deel 3 (Frezen plamuren en grondverven)

Vandaag was ik van plan met het echte werk. Frezen!!

Vanmorgen rond 0830 blauwe lucht!!

Frezen mbv lat techniek voor lange rechte stukken

Frezen mbv flexibile buis techniek  voor flauwe bochten werk

Zie hier resultaat na frezen met flex buistechniek

Frezen met mbv pas techniek voor de gewone bochten

Frezen mbv plankje voor de korte stukken

Stroken gezaagd, verbindings stukken gemaakt en in elkaar gezet!

Schuren van freeswerk (oneveneden) mbv bandschuurpaier (ivm stevigheid en dus lekker kan doorhalen)

Frees foutje

Wegwerken met MDF vuller, laten drogen en opschuren

MDF afnemen met ammoniak (stof!!)

En voila in de grondverf gezet!

Al met al een geslaagde dag. Met frezen was ik ongeveer 2,5 uur bezig, met verbinding stukken en baanstroken zagen ongeveer 2 uur, plamuren en schuren ongeveveer 2 uur en grondverf ongeveer 1 uur!

Niet verkeerd voor een baan met pakweg een lengte van 14 meter en 3 sporen!

Portable baan deel 2 (aftekenen op schagen)

Morgen begint het echte werk!  FREZEN! Hopelijk gaat dat in 1 keer goed zodat ik geen onnodige reparattie werk hoef te doen met MDF vuller.





Gezaagde MDF planken naar de woonkamer

Planken op schagen gezet.

De passer en potlood bijgepakt



en tekenen maar!



Met passer is alles een fluitje van een cent. Lange lat voor verbinden van bochten en voilá



begint er steeds meer op te lijken



na 1,5 uur klaar. Met op schagen zetten, vastmaken losse delen en aftekenen. Weinig fouten gemaakt met tekenen (potlood wegschuren)

Ik hoop dat het morgen droog weer heb zodat er buiten in tuin gefreesd kan worden ivm stof.
